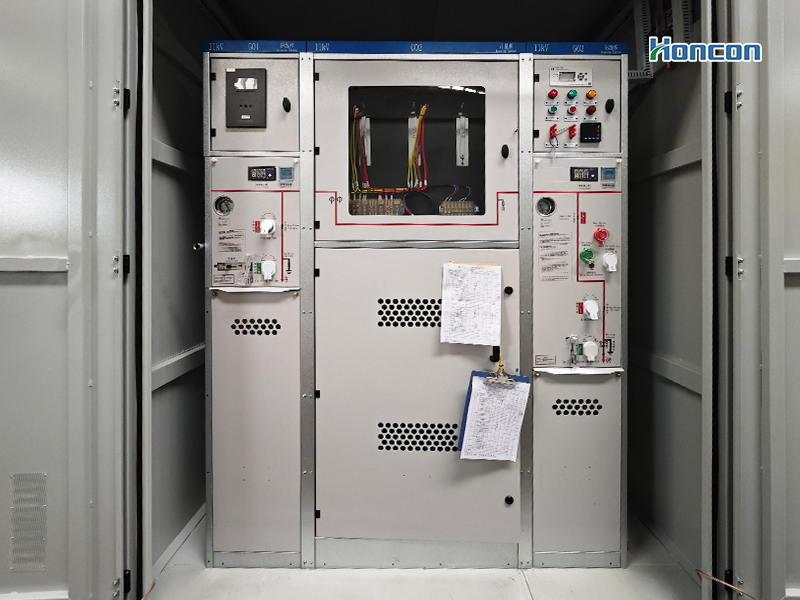

在工业电力系统设计中，选择合适的电气设备是确保系统安全、稳定运行的重要环节。对于工厂、基础设施项目、能源项目以及大型工业设施而言，合适的工业中压开关柜能够实现可靠的电力分配、故障保护以及设备安全隔离。

然而，中压开关柜的选择并不仅仅是确定电压等级这么简单。对于 EPC 总包商、项目工程师和采购团队而言，还需要综合考虑系统需求、短路水平、保护方案、安装环境以及相关标准要求。

本文将介绍工业项目选择中压开关柜时需要重点关注的关键因素，帮助项目方进行更合理的设备选型。



1. 了解工业电力系统需求

在选择 中压开关柜 之前，首先需要充分了解整个电力系统的运行需求。

开关柜配置通常需要根据以下因素确定：

·       电源系统结构

·       变压器容量

·       负载类型及容量

·       配电系统设计

·       未来扩容需求

对于 EPC 项目而言，单线图通常是确定中压开关柜配置的重要依据。

合理设计的中压开关柜系统应满足当前运行需求，同时为未来系统升级提供一定的灵活性。



2. 确定正确的电压和电流等级

电压等级和额定电流是选择中压开关柜时最基础的技术参数。

工业领域常见的中压等级包括：

·       6.6kV

·       10kV

·       11kV

·       22kV

·       33kV

开关柜额定电压应与系统电压匹配，额定电流则需要满足最大运行负荷要求。

选择额定参数时，需要考虑：

·       变压器容量

·       电机负载

·       连续运行电流

·       未来负荷增长需求

合理选择电压和电流等级，可以避免设备过载，并保证长期稳定运行。





3. 评估短路耐受能力

短路性能是选择中压开关柜时非常重要的技术因素。

在发生电气故障时，中压开关柜必须能够承受并切断较大的故障电流，从而保护人员和其他电气设备。

主要关注参数包括：

短时耐受电流

表示开关柜在短路情况下，在规定时间内能够承受的最大电流。

峰值耐受电流

表示设备能够承受的最大短路峰值电流。

断路器开断能力

断路器必须具备满足系统故障水平要求的开断能力。

对于 EPC 项目而言，在设计阶段确认短路参数，可以避免后期安装和调试阶段出现设备不匹配的问题。



4. 选择合适的工业中压开关柜类型

不同工业项目由于安装环境、空间限制、安全要求以及技术规范不同，需要选择不同类型的中压开关柜。

常见类型包括：

空气绝缘开关柜

空气绝缘开关柜采用空气作为主要绝缘介质。

适用于：

·       工业变电站

·       工厂配电系统

·       常规中压配电项目

主要优势：

·       技术成熟

·       维护方便

·       经济性较好



气体绝缘开关柜

气体绝缘开关柜采用绝缘气体实现设备小型化设计。

适用于：

·       安装空间有限的项目

·       对可靠性要求较高的场合

·       环境条件较复杂的应用

相比 AIS，GIS 通常具有更紧凑的结构和更好的环境适应能力。





金属铠装开关柜

金属铠装开关柜采用隔室结构，将断路器、母线以及电缆连接部分进行独立隔离。

适用于：

·       大型工业设施

·       重要电力系统

·       对安全等级要求较高的项目

如需进一步了解不同中压开关柜类型的区别，可参考相关中压开关柜类型及应用指南。



5. 考虑保护和控制要求

可靠的中压开关柜系统需要根据具体应用配置合适的保护功能。

常见保护功能包括：

·       过电流保护

·       接地故障保护

·       变压器保护

·       电机保护

·       欠压保护

·       过压保护

保护方案需要与变压器、电机以及上级电源系统进行协调。

对于工业项目而言，合理的保护配合能够减少设备损坏风险，并降低故障停机时间。





6. 确认符合国际标准要求

对于国际工业项目，符合相关标准是设备选型的重要要求。

中压开关柜通常按照IEC 62271系列标准进行设计，该系列标准规定了高压开关设备和控制设备的相关要求。

EPC 总包商和采购方在采购前，应确认供应商能够提供：

·       型式试验报告

·       出厂试验报告

·       工厂验收测试文件

·       技术图纸

·       产品数据表

符合国际标准的产品能够提高设备安全性、可靠性以及国际项目适用性。

7. 考虑安装环境和维护要求

安装环境也会影响 中压开关柜 的选择。

需要重点考虑：

·       室内或室外安装

·       环境温度

·       湿度条件

·       安装空间

·       后期维护条件

例如：

空间有限的项目可能更适合紧凑型开关柜方案，而大型工业厂房通常需要考虑维护便利性。

合理的设计应在安装条件、运行可靠性以及生命周期成本之间取得平衡。

8. 采购前确认技术文件

在最终采购中压开关柜前，EPC 总包商和采购团队应仔细审核供应商提供的技术文件。

重要文件包括：

·       技术规格书

·       单线图

·       总装图

·       保护方案图

·       测试报告

·       操作维护手册

提前完成技术审核，可以减少制造阶段的问题，并降低安装和调试过程中的延误风险。





选择合适的中压开关柜需要综合考虑电气参数、保护需求、安装环境以及国际标准要求。

对于工业电力项目而言，中压开关柜不仅是电力分配设备，也是影响系统安全性、可靠性和长期运行成本的重要组成部分。通过合理评估电压等级、短路能力、开关柜类型、保护功能以及技术文件要求，EPC 总包商和项目业主能够选择更加适合项目需求的中压开关柜解决方案，从而保障项目顺利实施。
